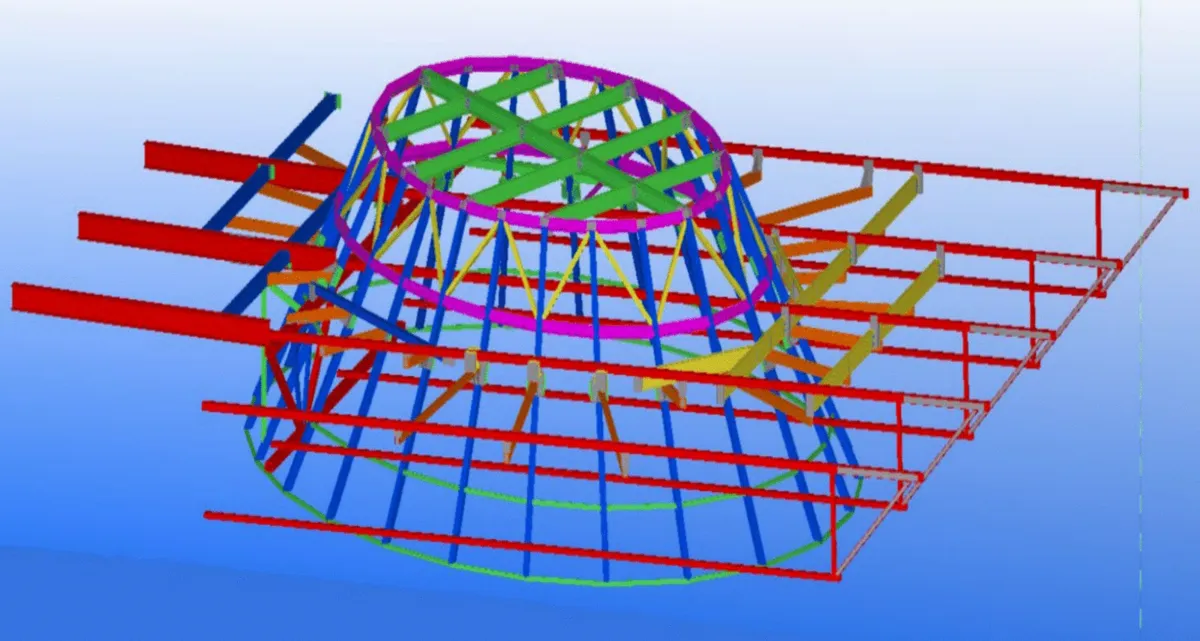

Состав комлекта проекта КМД строго регламентирован и состоит из двух частей: графической и описательной. Графическая часть содержит чертежи, а описательная – прочую информацию о проекте, а также всевозможные ведомости и отчеты. Состав проекта в зависимости от требований заказчика и типа проектируемых конструкций может значительно отличаться.
Лист титульный
Титульный лист нужен для предоставления информации о заказчике, разработчике КМД и наименовании проекта. Уполномоченные лица с обеих сторон должны поставить свои подписи на титульном листе. Внешний вид титульных листов может сильно различаться — оформление КМД титульного листа не содержит каких-либо ограничений.
Описание проекта и условные обозначения
Описание обычно располагается в начале проекта и включает короткое текстовое описание главных конструкций, входящих в проект КМД.
На данную часть проекта оказывают существенное влияние регион проектирования и другие особенности, характерные для конкретного проекта.Также данный лист содержит ведомость чертежей, входящих в проект. Как правило, указываются лишь чертежи общего вида без учета чертежей сборочных.
На представленном листе проекта расшифровываются все условные обозначения в проекте, такие как виды болтов по прочности и определение различных разновидностей сварных швов.
Монтажные схемы
Монтажные схемы преназначены для отображения того, как сборочные элементы должны быть собраны. Поэтажные планы, разрезы и виды фасадов входят в данную документацию. Сборочные элементы промаркированы на каждом из планов.
Монтажные схемы крайне необходимы монтажникам. Невозможно начать монтажные работы без предоставления монтажных схем. К данному виду чертежей могут относиться чертежи соединений и различные технические указания, например, состав болтового соединения или любое другое текстовое описание одного из процессов монтажа.
Наша компания выдаёт монтажные схемы после полной оплаты по проекту.
Чертежи сборочные
Сборочные чертежи занимают 90% от всего объема в проекте КМД. Они имеют и другое название – отправочные марки, потому что именно в таком виде конструкции отправляются на стройку.
Сборочный чертеж состоит из графического изображения конкретного объекта, например, колонны, балки, прогона, связи и пр. Данный чертеж содержит размеры, которые необходимы для сварки элементов в отправочные марки. На самих сборочных чертежах размеры не проставляются, так как каждый чертеж содержит размеры отдельно.
Зачастую, в зависимости от пожеланий заказчика, сборочные чертежи оформляются сразу с чертежами каждой конкретной детали из этой сборки.
Чертеж содержит информацию по размерам детали и ее привязке к сборке, также с размерами. Данный тип чертежа содержит и указание маркировки деталей, их количества и массы, а также массы итоговой сборки.
Чертежи отдельных деталей
На данных чертежах присутствует вся информация по конкретной детали. Графическое изображение позволяет отобразить деталь в том количестве видов, которого будет достаточно для понимания ее геометрии. Также в чертеже обозначены размеры детали, диаметры всех отверстий с координатами непосредственно на детали. Материал детали, профиль, из которого она должна быть изготовлена, масса и сборка, в которую она необходима – все это также присутствует на чертеже.
Чертежи узлов
Эти чертежи могут существовать в двух вариантах. Они могут размещаться на раздельных листах или на чертежах общего вида, где они замаркированы.
Чертежи узлов помогают понять правильность процесса монтажа. Они содержат информацию по толщине платин, наименованию метизов, их размеры и привязки к конструкции. Также на данных чертежах указывают катет сварного шва, его тип и длину. Каждый узел дополнительно промаркирован на монтажной схеме. Над чертежом указывают его маркировку с номером и листом схем монтажа, где он расположен. Это позволяет определить, где расположен конкретный узел в конструкции в целом.
Ведомость отправочных марок
Содержит в себе все сборки с указанием маркировки, массы каждой их них. Также в данной ведомости указывается порядковый номер листа, исходя из данной сборки. Она может содержаться на нескольких листах, т.к. список марок может быть довольно большим по объёму.Она используется заводом-изготовителем, позволяя изготавливать конструкции и составлять графики их поставок на строительную площадку. По ведомости отправочных марок завод определяет цену производства.
Ведомость метизов
Ведомость метизов помогает производить закупку соединительных элементов, таких как гайки, шпильки, шайбы и прочие покупные детали. Она нужна для оценки стоимости монтажа, закупкой деталей для которого занимается отдел монтажа, а затем включает их в смету. Каждая покупная единица обозначена в данной ведомости со всей детальной информацией.
Выборка металла
Выборка металла считается одной из важных ведомостей проекта.
На ее основании производится закупка материалов, требуемых для производства.
В данной ведомости хранится перечень всех используемых профилей и масса данного профиля в проекте.
Масса проката и листовой стали указывается без учета отходов.
Готовый комплект КМД
В целом готовый комплект чертежей КМД выдаётся в следующих форматах:
• Чертежи и ведомости в формате PDF постраничные (каждый лист в отдельном файле), имя файла соответствует содержанию листа;
• Чертежи и ведомости в формате PDF многостраничные (все листы в одном файле), имя файла соответствует содержанию рездела;
• Чертежи и ведомости в формате DWG постраничные (каждый лист в отдельном файле), имя файла соответствует содержанию листа;
• В распечатанном виде (прописывается в договоре);
• Ведомости в формате XLS (при необходимости);
• Отдельные детали в формате DWF (каждая деталь в отдельном файле, имя файла соответствует номеру детали) для станков с ЧПУ.
